Onduleur solaire: tout ce que vous devez savoir
Le saviez-vous? Bien que les panneaux puissent être le composant le plus visible de votre système de production d'énergie solaire, ils ne représentent qu'une partie du système solaire. Les onduleurs solaires sont presque aussi importants pour répondre à vos besoins en énergie que les panneaux solaires. Lors de la planification de votre système solaire, il est judicieux de donner de l’attention à la qualité et à l'efficacité de vos onduleurs solaires. Heureusement, il existe de nombreux onduleurs solaires avec une excellente qualité. Continuez la lecture pour en savoir plus sur l'onduleur solaire, l'un des composants les plus importants dans une installation photovoltaïque. Im Solar vous partage via cette page toutes les informations nécessaires que vous devez savoir sur un onduleur solaire. Stay tuned ;)
Qu'est ce qu'un onduleur solaire?
Un onduleur solaire est l'un des éléments les plus cruciaux de tout système d'énergie solaire photovoltaïque. Il permet la conversion du courant continu (DC) en courant alternatif (AC), rendant ainsi l'énergie utilisable pour une grande variété d'applications résidentielles, commerciales et industrielles.
Quels sont les différents types d'onduleurs solaires?
Maintenant que vous connaissez la définition exacte d' un onduleur solaire, il est temps d'examiner les différents types d'onduleurs pour panneaux solaires. Voilà les types d'onduleurs solaires les plus populaires:
-

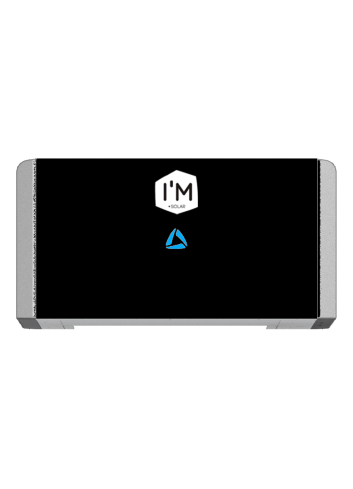

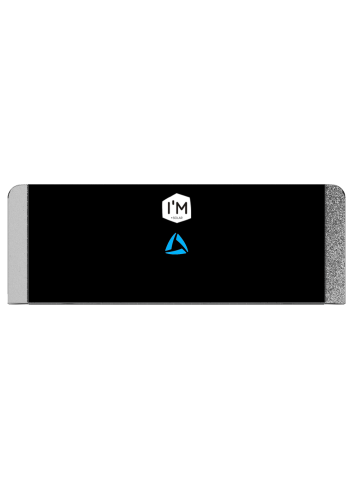

Onduleurs hybrides
Un onduleur solaire hybride est la combinaison d'un onduleur solaire et d'un onduleur à batterie en un seul équipement capable de gérer intelligemment l'alimentation de vos panneaux solaires, de vos batteries solaires et du réseau électrique en même temps.
-
Micro-onduleurs (Grid-tie)
Les micro-onduleurs ont une petite unité pour convertir l'énergie sous ou intégrée à chaque panneau solaire individuel. Cela donne à chaque panneau la capacité de fonctionner à des performances optimales, indépendamment de ses voisins.
-
Onduleurs liés au réseau
Il s'agit d'un type d'onduleur solaire capable d'injecter l'énergie convertie dans le réseau électrique principal en faisant correspondre leur phase et leur fréquence correspondantes. Ces onduleurs sont également capables de s'arrêter automatiquement pour des raisons de sécurité lorsqu'ils sont connectés au réseau électrique.
-
Onduleurs de chaîne(hors réseau)
Enfin et surtout, il existe des onduleurs de chaîne. Les onduleurs à chaîne sont l'option d'onduleur la plus courante pour un usage résidentiel, et il y a généralement 1 onduleur à chaîne par installation solaire. Ils sont connus sous le nom d'« onduleurs de chaîne » en raison du fait qu'une chaîne de panneaux solaires leur est connectée.
-
Onduleurs/chargeurs à batterie
Avec la croissance du solaire+stockage, les onduleurs/chargeurs à batterie deviennent de plus en plus importants. Les onduleurs/chargeurs à batterie sont de nature bidirectionnelle, comprenant à la fois un chargeur de batterie et un onduleur. Ils nécessitent une batterie pour fonctionner. Les onduleurs/chargeurs à base de batterie peuvent être interactifs au réseau, autonomes liés au réseau ou hors réseau, en fonction de leur classification UL et de leur conception.
Quel onduleur solaire choisir?
Lors du choix d'un onduleur solaire, vous devez prendre en compte de nombreux aspects, tels que les types et les caractéristiques des onduleurs solaires. Étant donné que l'énergie provenant de vos panneaux solaires doit passer par l'onduleur:
-
Connaître les onduleurs fréquemment utilisés
Il est crucial de connaître les différents types d'onduleurs solaires et leur fonctionnement. Ils comprennent:
- Onduleur réseau: Il convertit le courant continu en courant alternatif et possède la capacité de s'intégrer pour s'interfacer avec le réseau. Il peut transmettre l'énergie solaire inutilisée au réseau et ne nécessite pas de batterie.
- Onduleur hors réseau: Il est également connu sous le nom d'onduleur autonome. Il convertit le courant continu en courant alternatif à partir de batteries solaires et est généralement capable de fournir de l'électricité à plusieurs projets résidentiels ou commerciaux.
- Onduleur hybride: Il convertit le courant continu en courant alternatif et peut être appliqué à la fois aux systèmes hors réseau et aux systèmes liés au réseau électrique.
- Onduleur de chaîne: Commun dans les maisons, on l'appelle un onduleur de chaîne car il y a une chaîne de panneaux solaires qui y est attachée.
-
Comparez les différents onduleurs solaires en termes d'efficacité
Il est crucial de vérifier l'efficacité des différents onduleurs solaires et de les comparer car l'efficacité est comme l'âme de tous les onduleurs solaires. Cependant, vous devez être prudent lors de la sélection de votre onduleur solaire préféré car tous les onduleurs très efficaces ne seront pas en mesure de répondre à vos besoins.
Remarque
Il faut choisir un onduleur avec un haut rendement pour maximiser votre production en énergie. Il est possible de vous équiper d’un kit connexion WiFi pour onduleur solaire qui vous permet de visualiser en temps réel le rendement de ce dernier.
-
Considérez les paramètres essentiels des différents onduleurs
Les onduleurs solaires ne produisent pas d'électricité mais nécessitent des paramètres spécifiques pour fonctionner. Il est donc essentiel de prendre en compte les éléments essentiels, tels que leur tension AV de sortie, leur tension CC d'entrée, leur fréquence et les circuits appropriés. Par exemple, la tension d'entrée et la tension de sortie d'un système d'alimentation solaire résidentiel standard doivent être respectivement de 24 et 48 VDC.
-
Vérifiez les accessoires supplémentaires d'onduleur solaire
Tous les appareils seront défectueux au fil du temps. Cependant, certains onduleurs solaires sont équipés de puces ou de dispositifs plus petits conçus pour suivre tout type de dysfonctionnement. En cas de dysfonctionnement, ces dispositifs de suivi envoient des informations pertinentes à l'entreprise d'installation qui vous aidera à résoudre le problème. Vous devez également vérifier si l'onduleur solaire fournit des composants de surveillance optionnels qui peuvent vous permettre de garder un œil sur votre système solaire. Le dispositif de surveillance vous indiquera la quantité d'énergie produite par votre système quotidiennement, mensuellement ou annuellement. Certains onduleurs modernes disposent même d'une application mobile pour suivre l'efficacité et le fonctionnement de votre système et entretenir l'onduleur solaire.
-
Choisissez la meilleure marque
Certaines marques telles que SMA Sunny boy, Solax, Fronius primo et beaucoup d'autres sont connues pour leur performance et leur fiabilité. Recherchez les marques en parcourant leurs sites Web officiels. Lisez les commentaires, les blogs, les critiques ou les forums des clients afin de pouvoir les classer et affiner vos options. Une entreprise avec des critiques positives jouit d'une excellente réputation et offre d'excellents produits et services.
Comment fonctionne un onduleur solaire?
Lorsque le soleil brille sur votre système solaire photovoltaïque (PV), les électrons à l'intérieur des cellules solaires commencent à se déplacer, ce qui produit de l'énergie à courant continu (CC). Les circuits à l'intérieur des cellules collectent cette énergie pour que vous l'utilisiez dans votre maison. C'est là qu'intervient votre onduleur solaire. La plupart des maisons utilisent de l'énergie en courant alternatif (AC), et non en DC, de sorte que l'énergie produite par vos panneaux solaires n'est pas utile en elle-même. Lorsque vos panneaux solaires captent la lumière du soleil et la transforment en énergie, elle est envoyée à l'onduleur, qui prend l'énergie CC et la transforme en énergie CA. À ce stade, votre électricité solaire peut alimenter vos appareils électroménagers et électroniques ou, si vous produisez plus d'électricité que nécessaire, elle peut être réinjectée dans le réseau.
Quelle est la meilleure taille d'onduleur solaire ?
C'est une question avec laquelle beaucoup de gens se confondent. Pour la meilleure clarification que nous puissions fournir, il est préférable d'obtenir un onduleur capable de gérer la puissance maximale qu'un système d'énergie solaire peut produire. Par exemple, si vous recherchez un système d'alimentation solaire de 3 kW, vous aurez besoin de panneaux de 3 kW et d'un onduleur solaire de 3 kW.
Quel est le prix d'un onduleur solaire?
Le prix d'onduleurs solaires dépendent de plusieurs facteurs: la taille, la marque et l'installation. Les prix des onduleurs à chaîne varient généralement entre 1 000€ et 2 000€ ou plus, ce qui inclut l'installation. Les micro-onduleurs sont plus chers que les onduleurs à chaîne et peuvent coûter 1 000 € ou plus au-dessus de ce qu'un onduleur à chaîne comparable coûterait pour un système de même taille. Gardez à l'esprit que le dimensionnement de l'onduleur de chaîne peut être ajusté avec un coût incrémentiel inférieur, de sorte qu'un onduleur de chaîne deux fois plus gros n'est pas nécessairement deux fois plus cher. En revanche, les micro-onduleurs doivent être installés sur chaque panneau, donc doubler le nombre de panneaux fera probablement doubler le coût de votre onduleur également.
Pourquoi l'onduleur solaire est-il si important?
Ces dernières années, le marché des onduleurs solaires a connu une forte augmentation de la demande. Dans ce contexte, la première question qui nous vient à l’esprit est la suivante: pourquoi l’ onduleur est si important?
-
Efficacité énergétique accrue
Comme les autres composants d'un système de panneaux solaires, les onduleurs utilisent l'électricité pour effectuer des travaux. Dans ce cas, ils convertissent l'énergie du courant continu (CC) de vos panneaux solaires en énergie du courant alternatif (CA) qui peut être utilisée dans votre maison ou votre entreprise. Ce processus est plus efficace que l'utilisation d'un générateur de courant alternatif, qui nécessiterait beaucoup plus d'électricité provenant de combustibles fossiles pour produire la même quantité de courant alternatif.
-
Caractéristiques de sécurité intégrées
Bien que les onduleurs ne soient pas conçus pour fonctionner avec tous les types de panneaux photovoltaïques, ils offrent des fonctionnalités de sécurité supplémentaires qui peuvent fournir une protection contre les dommages causés par la foudre et d'autres sources de surtensions et de pics électriques.
-
Convertit le courant continu en courant alternatif
C'est l'avantage le plus évident de l'utilisation d'un onduleur dans votre système d'alimentation solaire. Le soleil émet de l'électricité sous forme de courant continu et votre maison utilise du courant alternatif. Sans onduleur, vous auriez besoin de convertir complètement votre système électrique si vous vouliez utiliser cette source d'énergie pour un usage quotidien. Cependant, en ayant un onduleur, vous pouvez simplement connecter les deux systèmes ensemble et utiliser les deux formes d'énergie sans avoir à apporter de modifications à votre système électrique existant. L'onduleur du système d'alimentation solaire n'est pas une batterie, mais c'est un appareil électronique qui transforme le courant continu (CC) en courant alternatif (CA).L'onduleur convertit le courant continu généré par vos panneaux solaires et l'envoie au panneau électrique de votre maison. Cela vous permet d'exploiter l'énergie gratuite du soleil et de l'utiliser quand vous le souhaitez.
-
Les onduleurs solaires sont plus efficaces
En raison de leur conception, les panneaux solaires ne produisent qu'environ 20 % de l'énergie totale qu'ils pourraient potentiellement produire. En revanche, un onduleur produit environ 95 % d'énergie efficace à partir de l'énergie qu'il tire de vos panneaux solaires.
-
Les onduleurs solaires
Les panneaux solaires produisent du courant continu (DC), mais la plupart des appareils électroménagers nécessitent du courant alternatif (AC). L'onduleur prend le courant continu produit par les panneaux solaires et le convertit en courant alternatif, le rendant ainsi utilisable dans votre maison.
-
L'onduleur solaire convertit le courant électrique en courant alternatif
Les panneaux solaires produisent du courant continu (DC), mais la plupart des appareils électroménagers nécessitent du courant alternatif (AC). L'onduleur prend le courant continu produit par les panneaux solaires et le convertit en courant alternatif, le rendant ainsi utilisable dans votre maison.
-
L'onduleur solaire règle la tension
Les panneaux solaires produisent plus d'énergie que ce dont votre maison a besoin à certains moments de la journée. L'onduleur stocke l'énergie excédentaire dans une batterie ou décharge l'énergie excédentaire pour éviter la surcharge des batteries. En cas de demande excessive sur le réseau électrique, l'onduleur coupe l'alimentation pour protéger à la fois votre équipement et le réseau électrique.
Combien de temps dure un onduleur solaire ?
Les onduleurs à chaîne ont généralement une durée de vie prévue de 10 à 15 ans, mais s'ils sont montés dans un endroit frais et bien ventilé et entretenus correctement, ils peuvent durer jusqu'à deux décennies. Les micro-onduleurs et les optimiseurs de puissance sont entrés dans l'industrie plus récemment, il y a donc moins de données sur leur durée de vie prévue. Cela dit, la plupart des fabricants sont convaincus que leurs produits peuvent durer plus longtemps que les garanties de 20 à 25 ans fournies avec les produits.
D'où vient le nom d'onduleur solaire?
Les premiers convertisseurs AC-DC utilisaient un moteur à induction ou à courant alternatif synchrone directement connecté à un générateur (dynamo) de sorte que le commutateur du générateur inversait ses connexions exactement au bon moment pour produire du courant continu. Un développement ultérieur est le convertisseur synchrone, dans lequel les enroulements du moteur et du générateur sont combinés en une seule armature, avec des bagues collectrices à une extrémité et un commutateur à l'autre et un seul cadre de champ. Avec un ensemble M-G, le courant continu peut être considéré comme étant généré séparément du courant alternatif, avec un convertisseur synchrone, dans un certain sens, il peut être considéré comme un "courant alternatif redressé mécaniquement". Avec le bon équipement auxiliaire et de contrôle, un ensemble M-G ou un convertisseur rotatif peut être "fonctionné à l'envers", convertissant le courant continu en courant alternatif. Par conséquent, un "INVERSEUR" est un convertisseur inversé. Les onduleurs solaires permettent d'alimenter votre maison en énergie solaire. Les maisons sont câblées pour fonctionner sur courant alternatif (CA). Chaque système d'énergie solaire photovoltaïque destiné à être utilisé avec l'électricité domestique nécessite un moyen de transformer l'énergie en courant continu (CC) créée par les panneaux solaires en courant alternatif. L'onduleur requis par le réseau d'énergie solaire de votre maison dépendra de plusieurs facteurs.
Quelle est la différence entre onduleur solaire monophasé et onduleur solaire triphasé?
Voici les principales différences entre l'onduleur monophasé et l'onduleur triphasé pour réussir à faire le bon choix:
-

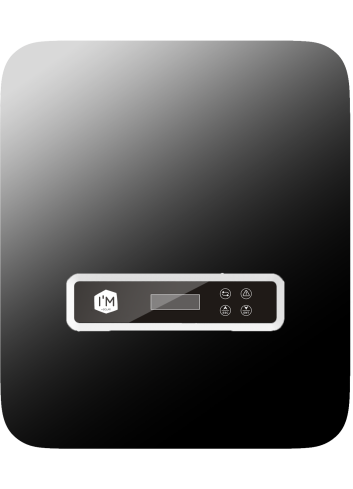

Onduleur monophasé
Ils sont généralement utilisés dans la plupart des maisons neuves et des petites entreprises, l'électricité monophasée est transportée via deux fils : actif et neutre. L'électricité du réseau ou de votre système solaire PV ne circulera que par le seul fil actif, tandis que le fil neutre est connecté à la terre au niveau du tableau de distribution. Le fil neutre de votre maison ou de votre entreprise a pour but de fournir un chemin de retour vers votre tableau de distribution, la source du courant électrique, en cas de panne. Cela déclenche le disjoncteur ou fait sauter le fusible, coupant votre électricité et vous empêchant de vous électrocuter.
-

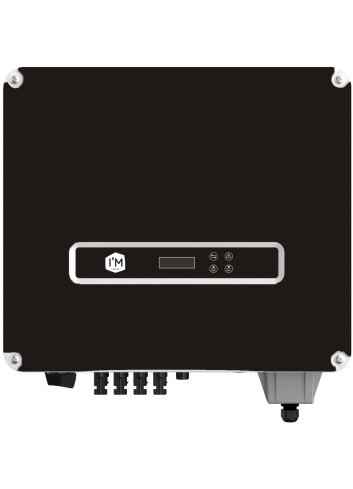

Onduleur triphasé
L'alimentation triphasée comporte quatre fils, dont trois sont actifs, en plus d'un fil neutre, qui est mis à la terre au niveau du tableau. L'électricité triphasée est courante dans les grandes maisons et les entreprises, ainsi que dans les maisons plus anciennes, et permet un câblage plus petit et moins coûteux et des tensions plus basses.
Quelles sont les meilleures marques d'onduleur panneau solaire ?
L’onduleur panneau solaire est le composant les plus actif d'un système d'énergie solaire. Ils convertissent l'énergie CC produite par les panneaux solaires en énergie CA qui peut être utilisée dans votre entreprise, votre ferme ou votre maison. Ce sont les cerveaux de votre système solaire et, grâce à leur travail acharné, la partie d'un système solaire qui est la plus susceptible d'avoir des problèmes. Si quelque chose ne va pas, cela pourrait entraîner l'arrêt de votre système solaire. Il est important de choisir un onduleur de qualité pour votre système, qu'il s'agisse d'un onduleur à chaîne ou d’un micro-onduleur. Faire des économies ici pourrait être coûteux sur la route. Chez IM SOLAR, nous avons sélectionné trois marques à proposer à nos clients. Ceux-ci ont été sélectionnés en fonction de leur qualité, de leur durabilité, de leur efficacité et de leur service. Nous avons sélectionné des marques qui sont dans l'industrie depuis longtemps et qui ont la réputation d'offrir un excellent service client et qui ont la stabilité financière nécessaire pour respecter leurs garanties. Ci-dessous, nous décrivons chaque marque que nous proposons, afin que vous puissiez comparer et prendre la meilleure décision pour votre système solaire.
Les meilleures marques d'onduleur panneau solaire:
-
Onduleur panneau solaire Enphase
Basée en Californie, Enphase a été fondée en 2006 et est devenue ce que beaucoup considèrent comme la société de micro-onduleurs numéro un du secteur. Ils ont connu des problèmes de qualité au fil des ans, mais semblent avoir résolu les problèmes.
- Prix
Les micro-onduleurs Enphase sont généralement l'option la plus coûteuse. En conséquence, ils ont eu du mal à rester pertinents dans l'industrie solaire.
- Garantie
Enphase offre une garantie de 25 ans sur ses micro-onduleurs, qui est la garantie standard la plus robuste du secteur.
- Fonctionnalités
Semblables aux onduleurs à optimiseur de puissance de SolarEdge, les micro-onduleurs d'Enphase sont situés sur chaque panneau solaire individuel, ce qui en fait une excellente option. Cependant, contrairement au système onduleur-optimiseur de SolarEdge, chaque micro-onduleur convertit l'énergie CC en électricité CA directement sur le toit.. Le propriétaire du système solaire, l'installateur solaire et Enphase peuvent surveiller le système à distance, ce qui facilite l'identification des pannes et le dépannage.
Les Raisons pour lesquelles votre onduleur solaire peut tomber en panne:
Vous remarquerez peut-être que votre facture d'électricité est plus élevée qu'elle ne devrait l'être. Vous pouvez également voir un voyant orange ou rouge sur votre onduleur au lieu du voyant vert habituel. Ce sont tous des signes que votre onduleur solaire pourrait être cassé. Discutons d'autres raisons pour lesquelles votre onduleur solaire pourrait avoir échoué.
-
Usure de condensateur
L'usure électromagnétique de son condensateur est l'une des principales raisons pour lesquelles un onduleur solaire commence à tomber en panne. Un onduleur solaire s'appuie sur des condensateurs pour fournir une puissance de sortie continue à différents niveaux de courant. Les condensateurs ont une durée de vie limitée et vieillissent plus rapidement que les autres parties de l'onduleur. Ils sont également sensibles aux températures extrêmes, même aux condensateurs de haute qualité. Des températures élevées supérieures à une température de fonctionnement spécifique peuvent réduire la durabilité des condensateurs. Ces températures élevées sont généralement le résultat de courants élevés. Les électrolytes peuvent également commencer à s'évaporer à une vitesse plus élevée en raison des températures élevées. Cela entraîne une baisse de la température de fonctionnement globale et une diminution de la durée de vie du condenseur.
-
Fluctuation de tension et du courant
Toutes les grandes marques sont évaluées pour un certain courant et une certaine tension. Si l'une de ces choses devient trop élevée, elle peut commencer à endommager les composants de l'onduleur. Le pont onduleur est généralement affecté par une augmentation du courant ou de la tension. Les dommages sont généralement causés par un excès de chaleur produit par la pointe de courant ou de tension. Vous pouvez éviter les surintensités avec des disjoncteurs ou des fusibles. La surtension est plus délicate à éviter car les pointes ne sont pas toujours d'origine humaine.
-
L'écran de l'onduleur est cassé
Si vous regardez votre onduleur et que l'écran est vide, il se peut qu'il soit cassé. L'écran LCD a peut-être été brûlé par le soleil ou a cessé de fonctionner en raison d'un problème interne. Même si aucun écran ne s'affiche, cela ne signifie pas nécessairement que tout le système est en panne. Si vous réalisez toujours des économies sur votre facture d'électricité grâce à votre énergie solaire ou si votre compteur compte l'énergie solaire pendant la journée, vos panneaux solaires produisent toujours de l'électricité et vous n'aurez peut-être pas besoin d'un remplacement d'onduleur. Nous vous recommandons d'arrêter votre onduleur installé et de le redémarrer. S'il s'affiche toujours vide, vous devez contacter une entreprise de réparation d'onduleurs pour venir évaluer votre onduleur et éventuellement le remplacer.
-
Un code d'erreur à l'écran
Votre onduleur affichera parfois un code d'erreur ou de défaut directement sur l'écran, accompagné d'un voyant rouge. Ce code vous permettra de savoir exactement quel est le problème. Il existe différents déclencheurs de défaut qui empêchent un onduleur solaire de fonctionner efficacement. Vous pouvez vous référer à votre manuel du propriétaire pour voir ce que signifie le code d'erreur. À ce stade, vous devez également contacter votre société d'installation, car elle pourra effacer le code et résoudre le problème.
-
Il peut s'agir d'une surchauffe
Un onduleur solaire est composé de différents composants électroniques sensibles aux températures. Des températures plus élevées peuvent entraîner une forte réduction de la production ou aucune production d'énergie du tout. L'onduleur solaire doit être placé dans un endroit bien aéré, comme un garage, afin qu'il puisse se refroidir correctement.
Après avoir eu toutes les informations sur l'onduleur solaire, passez à l'action et installez un système solaire photovoltaïque composé de tous les équipements nécessaires: panneau solaire, onduleur solaire etc..
